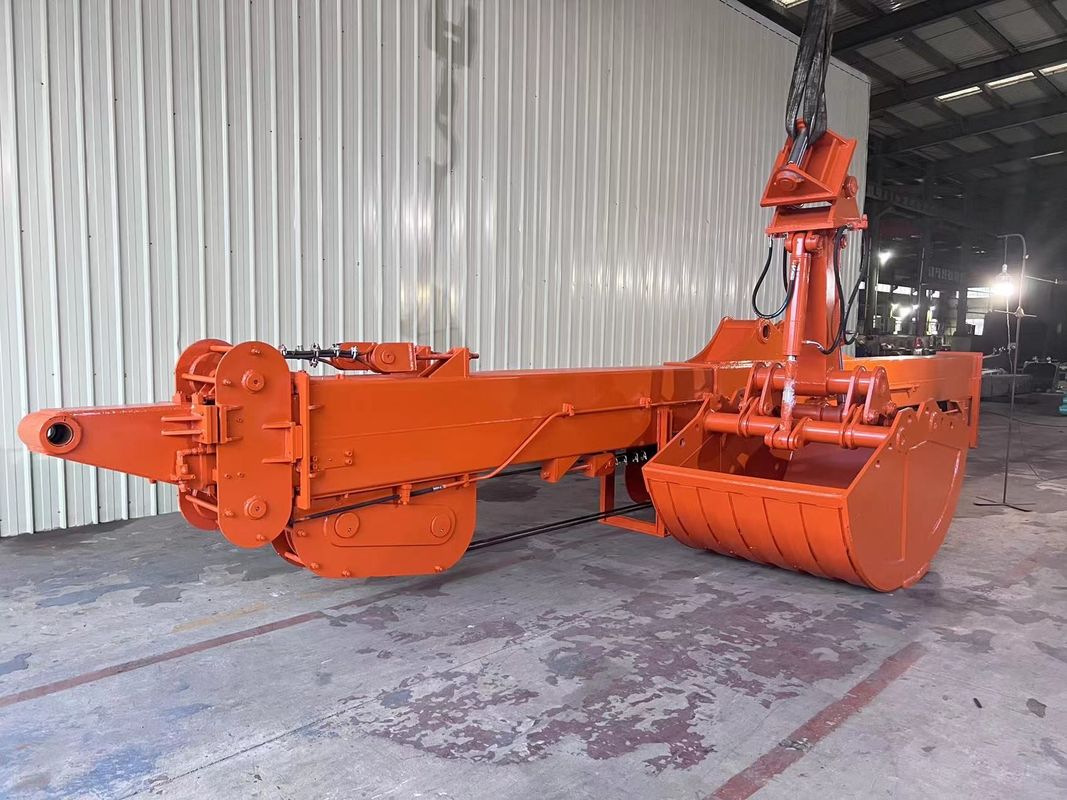

25M Braço Telescópico para Escavação DX225

Pronto para atualizar?

Armas telescópicas personalizadas para projetos israelenses:
✔18m-32m de alcance(certificado ISO 9001)
✔Adequação OEM diretapara Doosan/Volvo/CAT
✔Garantia estrutural de 1 ano

Como instalar um braço telescópico de escavadeira: guia passo a passo

01 Prepare estes:
Precisamos de 3 pessoas: 1 como motorista e 2 como instalador.
Certifique-se de que a escavadeira tem linha de tubulação adicional
Necessidade de ferramenta:
2 conjuntos de conectores internos e externos (tipo M26x1.5H)
Fecho interno e externo ((3/4 tipo feminino) 2 grupos
2 conjuntos de enchufes internas e externas
Equipamento para a instalação de um sistema de abastecimento de água
Fechadura aberta: 17-19,18-21,22-24,27-30,30-32 ((2 conjuntos)
36-41 ((2 conjuntos)
Chave inglesa ajustável:450#,300#
chave de anel de duplo deslocamento: 18,21,22,24
Chave inglesa rápida e tomada
Parafusos de cabeça plana, parafusos Phillips
10# Barra em T, alicates, suspensor, barra superior espessa para o eixo, martelo

02 Remover a pressão hidráulica
Precisa desligar a escavadeira e remover a pressão da linha hidráulica Primeiro
(Um botão na válvula de pressão remove a pressão do tubo
Força, se a válvula de alívio não funciona, você pode remover o líquido
A pressão também pode ser removida da tampa do tanque)

03 Instalar o braço telescópico

04 Instalar a tubulação

05 O braço telescópico já ligado

06 Vejamos como instalar o interruptor de pé bidirecional

Substitua o interruptor do pedal do pé por bidirecional

07 O interruptor bidirecional do pedal do pé consiste em quatro conectores:

T, P, A1 e A2.
A porta T deve ser ligada à
T porta da válvula de circulação da escavadeira
utilizando uma junção de três vias para separar o
fluxo de óleo.
Da mesma forma, a porta P deve ser ligada
para a porta P da válvula de circulação utilizando um
Conector de três vias para separação de óleo.
Por último, os conectores A1 e A2 deverão
ser ligado ao conector de comando do piloto
da válvula de distribuição.

08 Válvula de circulação
Remova a almofada de borracha localizada no chão da cabine para revelar o
Esta abertura é utilizada para a instalação do interruptor bidirecional do pedal.
está situado no lado direito da cabine.
Encontrar a porta T e porta P da válvula de viagem, que corresponde à porta T
e a porta P ligada ao pedal do pé.

09 tubos de ligação
Para localizar a válvula de distribuição, siga a tubulação do interruptor e observe onde ela se conecta à válvula de distribuição.
Procurar posições comuns em ambos os lados da ligação ou no correspondente
Conectar A1 e A2 a estas duas posições, respectivamente.
Encontre as tampas de válvula correspondentes.
ligado ao A1, enquanto a tampa da válvula do tubo de retorno do óleo está ligada ao A2.
Em caso de reação inversa, basta trocar as condutas ligadas a A1 e A2.

10 Diagrama de ligação de tubos

11 após a instalação, deve lubrificá-lo
Aplique graxa nas posições dos pinos, o tubo do braço do braço telescópico, há muitos furos de lubrificação no braço telescópico pode adicionar graxa, o braço telescópico também deve lubrificar todo o corpo!
